WideViewerアーキテクチャ
WideViewerは、IP-KVM装置を中継する構成もサポートしますので、古いUNIX系OSの場合や、直接ネットワークに接続することができない測定器などの場合でも、リモート端末の画面表示・操作アクセスも支援します。
※操作端末のブラウザ…IE11互換モードをサポートしていること
WideViewer構成例
WideViewerは仮想LANと仮想サーバをベースとしたシステム構成で開発されましたが、物理構成もサポートします。
WideViewerサーバー1台と操作端末750台、リモート端末1000台規模での稼働実績もあります。
WideViewerのネットワーク構成（標準例）
WideViewer画面イメージ
WideViewerはユーザーフレンドリーなGUI操作画面で作られていますので、利用者は直感的な操作でご利用いただけます。

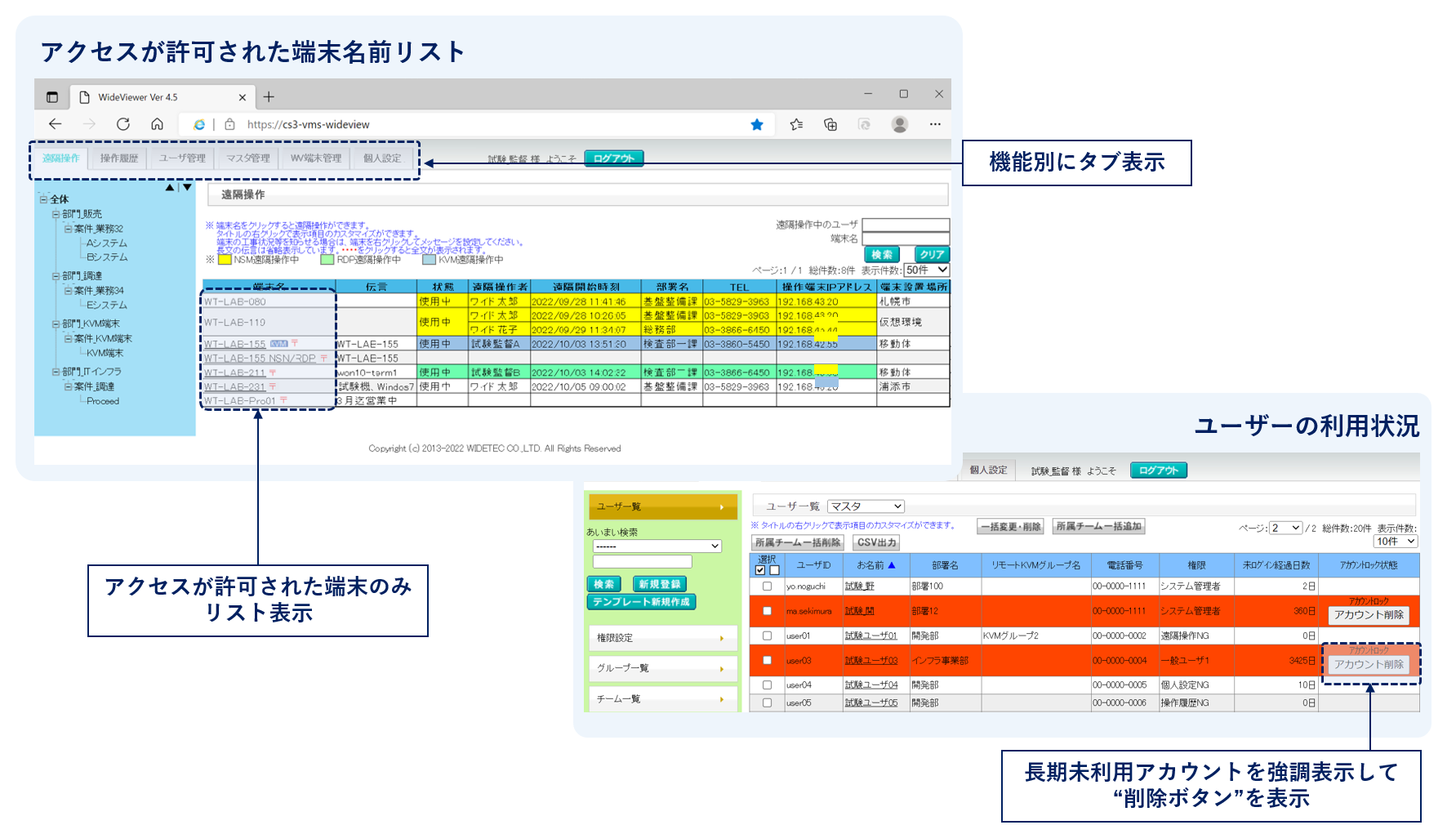

画像：ユーザにアクセスが許可されたリモート端末のみが一覧表示される「遠隔操作」機能画面

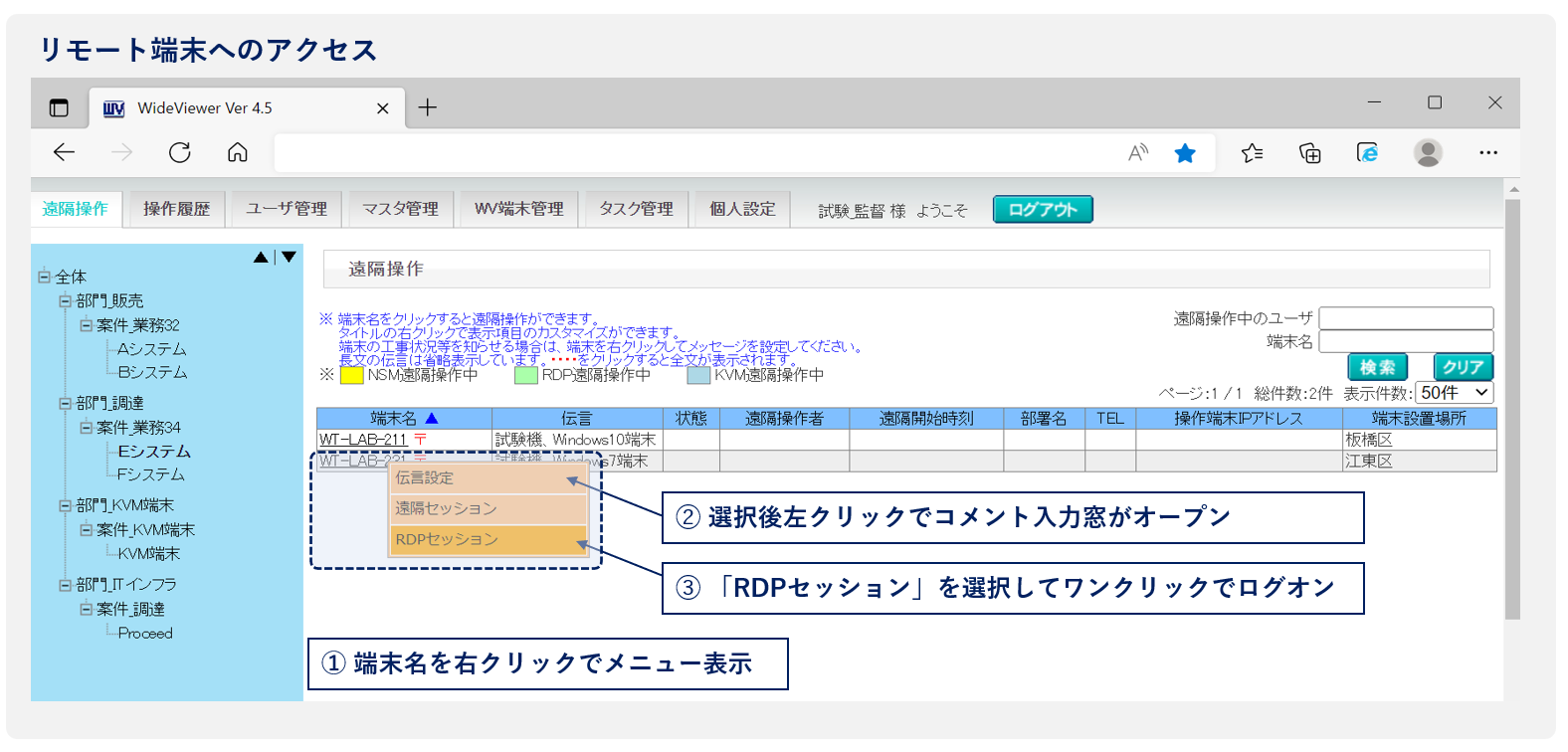

画像：リモート端末へのアクセス手段のリストと端末共有者へのメッセージボタンが表示された画面

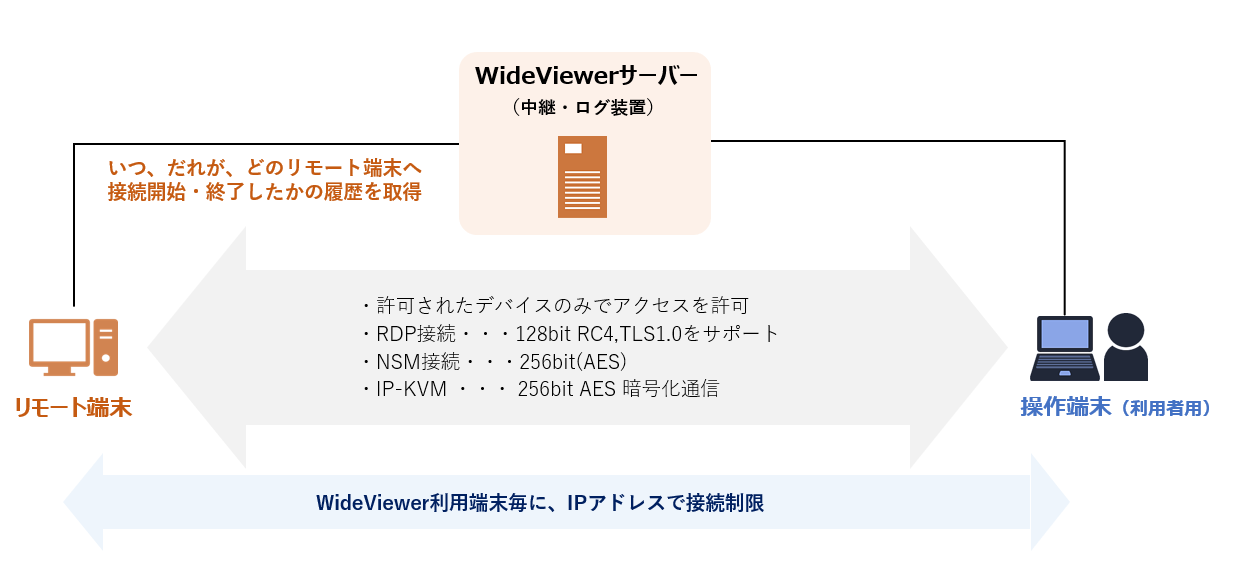

WideViewer通信セキュリティ
WideViewerサーバーと操作端末間は、Webブラウザの標準セキュリティ機能を使用しており、操作端末とリモート端末間の通信は、選択したそれぞれの（NSM,RDP,IP-KVM）サービスで採用されているセキュリティ機能を担保しています。
WideViewer通信セキュリティ
ルーティング（フィルタリング）制御
WideViewerシステムはリモート端末のシステムアカウントアクセスを集中管理するため、高いセキュリティ環境が求められます。そのため、ネットワーク的に独立したネットワーク環境での利用を推奨しています。
お客様のネットワーク環境に適合したWideViewerシステム用ネットワーク環境をご用意していただく必要があります。導入に際して、ネットワークデザイン・構築・構成変更等に不明点がある場合は、担当営業へお問い合わせください。弊社では、ネットワークデザインと構成に係るコンサルティングサービスも提供しております。

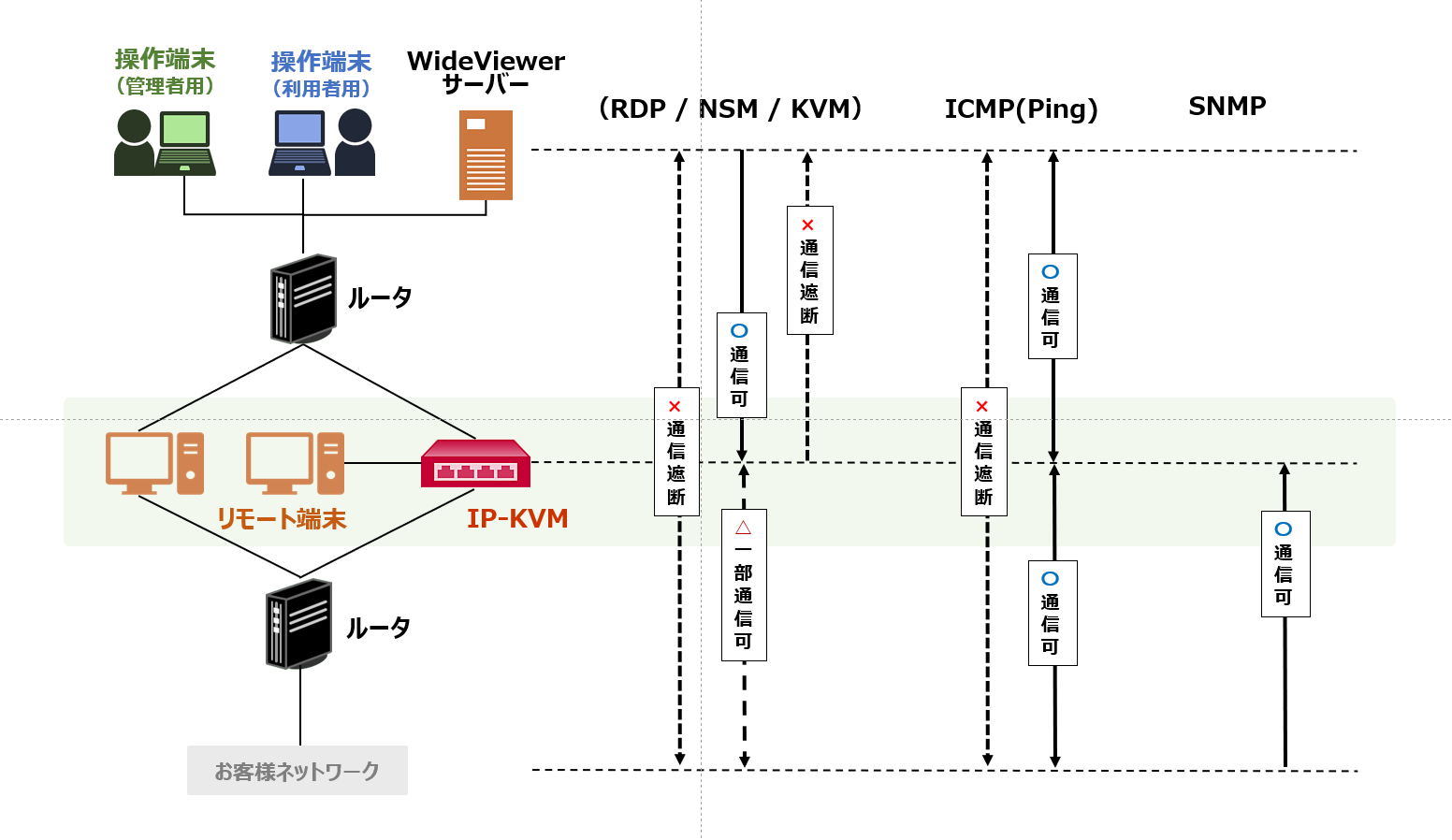

基本ルーディング（フィルタリング）制御
セキュリティを考慮し、下表に示す基本通信可否環境を推奨します。
| ネットワーク間ルーティング | TCP/UDP （RDP/NSM/KVM） |
ICMP | SNMP |
|---|---|---|---|
| 操作端末⇔お客様 | ×（遮断） | ×（遮断） | – |
| 操作端末⇒リモート端末 | 〇 | 〇 | – |
| リモート端末⇒操作端末 | ×（遮断） | 〇 | – |
| リモート端末⇒お客様 | △（一部可） | 〇 | × |
| お客様⇒リモート端末 | △（一部可） | 〇 | 〇 |
WideViewer仕様
WideViewerの導入仕様は下表の通りです。
利用方法によって制約事項が緩和される場合もあります。詳しくは、担当営業へお問い合わせください。
WideViewerサーバー
| サポート・動作条件 | 備考 | ||
|---|---|---|---|
| 仮想OS | Oracle Linux7(64bit) | － | |
| ESXi | v6.7以上 | WideViewerとOracle DBが載った仮想OSを提供 | |
| サーバー | CPU数 | 8vCPU | – |
| メモリ量 | 32GB | – | |
| ディスク量 | 200GB | – | |
| DB | Oracle Datevase 12c | WideViewerとOracle DBが載った仮想OSを提供 | |
| WideViewer アプリケーション |
WideViewer Manager4.5 | 必須 | |
| WideViewer 管理スクリプト |
WideViewer Manager v4.x対応 | WideViewerアプリケーションに含む | |
操作端末
| サポート・動作条件 | 備考 | ||
|---|---|---|---|
| OS | Windows10、Windows11 | － | |
| IPアドレス | IPV4アドレス | 静的IPアドレスが必須 | |
| ブラウザ | Internet Explorer11 | － | |
| Microsoft Edge | － | ||
| Cookie | 有効 | － | |
| Java | 有効 | － | |
| 連携 | アプリケーション | NetSupport Manager Ver.12 | NSMを使用した接続の場合 |
| Remote Desktop | RDPを使用した接続の場合 | ||
| WideViewer Agent Software | v4.0以上 | ||
リモート端末
| サポート・動作条件 | 備考 | ||
|---|---|---|---|
| OS/接続環境 | Windows10、Windows11 | RDPによる接続サポートされる環境 | |
| NetSupport Manager | NSMがサポートするOS※1 | ||
| Raritan KVM | Raritan機器がサポートするOS※2 | ||
| 連携 | アプリケーション | NetSupport Manager Ver.12 | NSMを使用した接続の場合 |
| Remote Desktop | RDPを使用した接続の場合 | ||
| ハードウェア | Raritan社※2 | サポート機器は問合せ | |
| KVM-over-IP | |||
| WideViewer Agent Software | 必須、4.0以上 | KSM/RDPを使用した接続の場合 | |
| 不要 | KVMを使用した接続の場合 | ||
用語とアイコン
WideViewerの一連のページでは以下の用語とアイコンを使用して、構成や仕様等についてご案内しています。
| 名称 | アイコン | 説明 | 備考 |
|---|---|---|---|
| WideViewerサーバー |  |
操作ログ・ユーザーアカウント・PC設定など各種情報を格納するデータベースを含む | WVは、DBを含む仮想サーバーで構築する |
| 操作端末（管理者用） |  |
WVシステム全権限を有するアカウント利用者が使用するWindows端末 | ‐ |
| 操作端末（利用者用） |  |
WideViewerを利用してリモート端末へアクセスする利用者が使用するWindows端末 | ブラウザで利用 |
| リモート端末 |  |
WideViewerを経由してリモート接続される機器（物理PC/仮想PC） | ‐ |
| IP-KVM |  |
KVM装置。キーボード・ビデオ・マウス（KVM）信号をIP化することでリモートアクセスが可能 | 専用のハードウェア機器 |
| NSM（※） |  |
遠隔操作ソフトウェア「NetSupport Manager」を示す。WideViewerでは標準ソフトウェアとして利用 | 離れた場所にある多数のパソコンやサーバーを管理者のパソコンで遠隔操作ができる |
| RDP |  |
Remote Desk Top Protocolを用いてディスクトップ画面を転送 | クライアント端末の遠隔操作を行うことが可能 |
※株式会社ワイドテックは、NSM（NetSupport シリーズ）の販売代理店です。ソフトウェアの詳細はNetSupportシリーズWebサイトからご確認ください。
